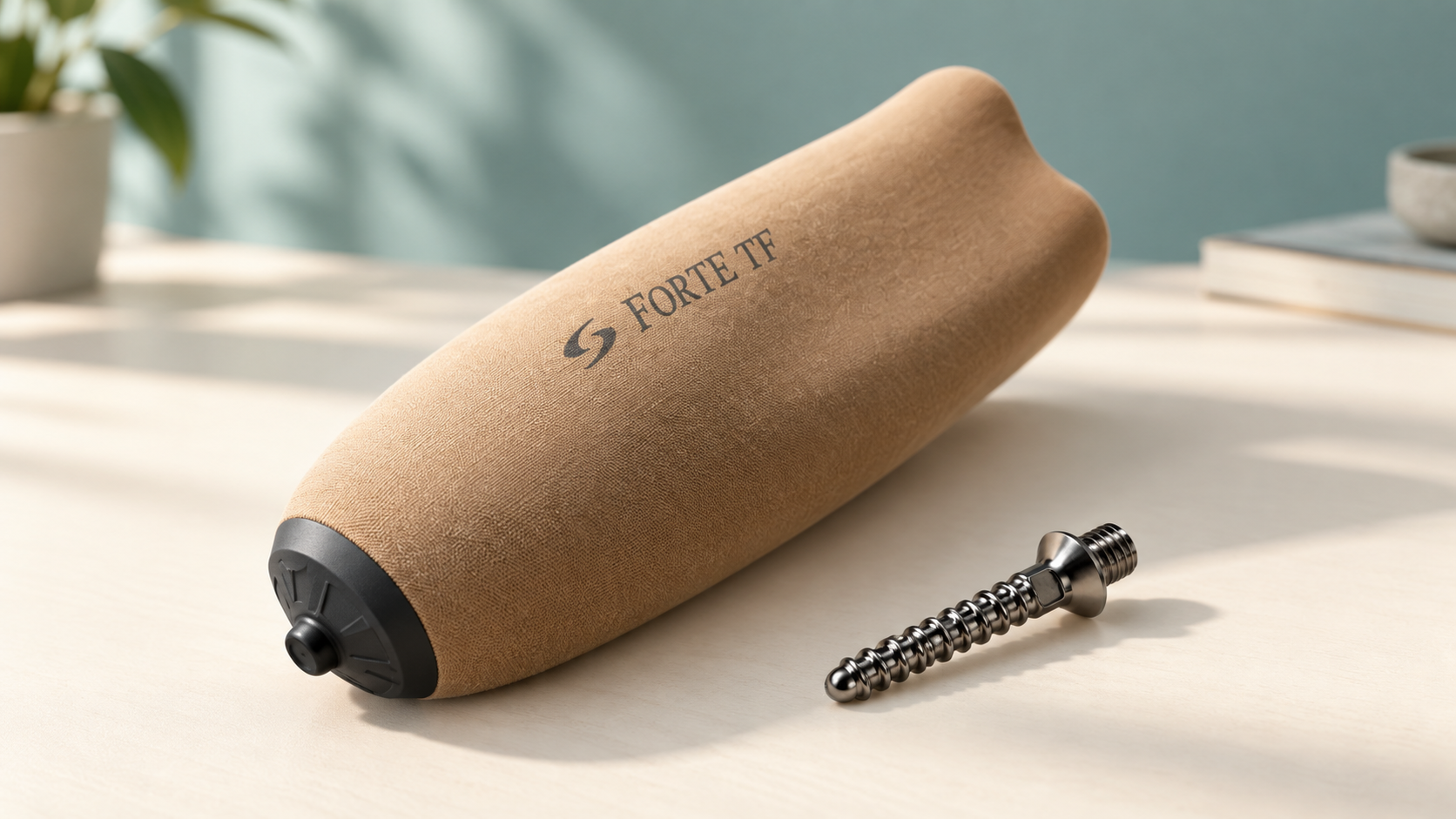

Штырь (пин) — небольшая, но важная деталь замкового крепления протеза. Он вкручивается в конец лайнера и фиксируется в замке гильзы. Разбираем, какие бывают штыри, как подобрать новый и как правильно его заменить.
Для чего нужен штырь
В дистальной части замкового лайнера есть металлическая втулка с резьбой. В неё вкручивают штырь. При надевании протеза штырь входит в замок гильзы и фиксируется, а кнопка на замке его освобождает. Как устроены замки, рассказываем в статье «Замок для лайнера».
Если штырь изношен, погнут или не подходит к замку, протез может держаться ненадёжно или сниматься с трудом.
Какие бывают штыри
По форме
- Зубчатые (с насечками) — самый распространённый вариант. Насечки фиксируются зубчатым механизмом замка, и протез можно «дотянуть» на несколько щелчков.
- Гладкие — для замков другой конструкции, где фиксация идёт не по насечкам.
- Гибкие — для отдельных систем крепления, например магнитных.
По длине
Штыри выпускают стандартной, короткой и длинной длины. Например, у Ottobock стандартный штырь 6Y13=1 имеет длину 49,5 мм, а удлинённый 6Y13=L1 — 68,7 мм. Длина подбирается под глубину замка и расстояние от конца лайнера до замка в гильзе.
По резьбе
У многих производителей лайнеров используется метрическая резьба M10, но встречаются и другие стандарты. Поэтому резьбу нужно сверять с конкретным лайнером.
Как подобрать штырь
- Узнайте модель замка. Производитель указывает, с какими штырями работает замок. Например, стандартный штырь Ottobock 6Y13=1 подходит к замкам 6A20=10, 6A30=10N и 6A30=20.
- Проверьте резьбу лайнера. Штырь должен вкручиваться свободно и до упора, без усилия.
- Сравните длину и форму со старым штырём. Проще всего измерить старый штангенциркулем и сфотографировать его рядом с линейкой.
- Если сомневаетесь — пришлите нам фото штыря, модель лайнера и замка. Проверим совместимость до покупки.
В m-lotos есть стандартный стопорный штырь для силиконового лайнера длиной 49,5 мм — аналог Ottobock 6Y13=1.
Как заменить штырь
Заменить штырь несложно, но от того, как он закручен, зависит надёжность крепления протеза. Если вы не уверены, доверьте замену протезисту.
- Выверните лайнер наизнанку, чтобы открыть дистальную втулку.
- Выкрутите старый штырь против часовой стрелки. Если он закреплён фиксатором резьбы, может понадобиться усилие — не повредите втулку и гель вокруг неё.
- Очистите резьбу во втулке от остатков старого фиксатора.
- Если это предусмотрено инструкцией, нанесите фиксатор резьбы на штырь.
- Вкрутите новый штырь и затяните с моментом, который указан в инструкции к замку или лайнеру.
- Дайте фиксатору высохнуть — время указано на упаковке фиксатора.
- Проверьте работу: штырь должен свободно входить в замок, фиксироваться и освобождаться кнопкой.
Например, в инструкции Ottobock к замку 6A30 штырь фиксируют составом Loctite 241 (636K13) и затягивают динамометрическим ключом с моментом 3 Нм. У других производителей значения могут отличаться, поэтому ориентируйтесь на инструкцию к своему замку.
Когда пора менять штырь
- Стёрлись или сбились насечки, замок фиксирует через раз.
- Штырь погнут — даже небольшой изгиб мешает ему входить в замок.
- Штырь сам выкручивается из лайнера.
- Вы меняете замок, и старый штырь к нему не подходит.
Если штырь выкручивается, проверьте и втулку лайнера. Сорванная резьба во втулке — повод менять лайнер, а не штырь. Признаки износа лайнера — в статье «Срок службы лайнера и чехла».
Частые вопросы
Подойдёт ли штырь Ottobock к лайнеру другого производителя?
Только если совпадает резьба, а длина и форма подходят к вашему замку. Совместимость лучше проверить до покупки.
Можно ли вкрутить штырь без фиксатора?
Если инструкция требует фиксатор, без него штырь может постепенно выкрутиться при ходьбе. Это опасно: протез может сняться.
Штырь с лайнером продаётся в комплекте?
Часто да, но не всегда. Уточняйте комплектацию в карточке лайнера или напишите нам.
Другие комплектующие для замкового крепления — в разделе «Адаптеры, модули РСУ, втулки», лайнеры со штырём — в разделе «Лайнер для протеза». Изделия медицинского назначения: имеются противопоказания, необходима консультация специалиста.
