После вычленения в тазобедренном суставе или гемипельвэктомии протез заменяет ногу целиком — от таза до стопы. Ключевая деталь такого протеза — тазобедренный шарнир. От него зависит, насколько устойчиво человек стоит, как выносит ногу при шаге и насколько удобно сидеть. Разбираем, из чего состоит протез и какие бывают шарниры.
Из чего состоит протез
- Тазовая гильза («корзина») — охватывает таз и держит протез. Её изготавливают индивидуально.
- Тазобедренный шарнир — крепится к гильзе через пластину, заламинированную в гильзу. Снизу у шарнира узел под трубку.
- Трубка и адаптеры — соединяют шарнир с коленным модулем.
- Коленный модуль и стопа.
- Косметическая облицовка — придаёт протезу форму ноги.
Почему шарнир стоит спереди
Классическая схема — канадский протез, предложенный в 1950-х. Шарнир установлен впереди и ниже анатомического тазобедренного сустава. Благодаря этому линия нагрузки проходит впереди колена, и при стоянии бедро и колено остаются устойчивыми без усилий со стороны человека. Устойчивость обеспечивает правильная сборка и выравнивание, поэтому настраивать протез должен техник-протезист.
Виды тазобедренных шарниров
| Тип | Как работает | Кому подходит |
|---|---|---|
| Одноосный с разгибателем | Пружина или тяга помогает вынести протез вперёд и выпрямить ногу | Пользователям, которые ходят самостоятельно |
| Одноосный с замком | Замок фиксирует шарнир при ходьбе, для сидения его открывают вручную | Людям, которым важна максимальная устойчивость: пожилым, с низкой активностью |
| Четырёхзвенный (полицентрический) | Нога укорачивается при переносе, носок меньше цепляет пол; удобнее сидеть | Пользователям, которым важна более естественная походка |
| Гидравлический | Гидравлика смягчает шаг и движения таза | Более активным пользователям |

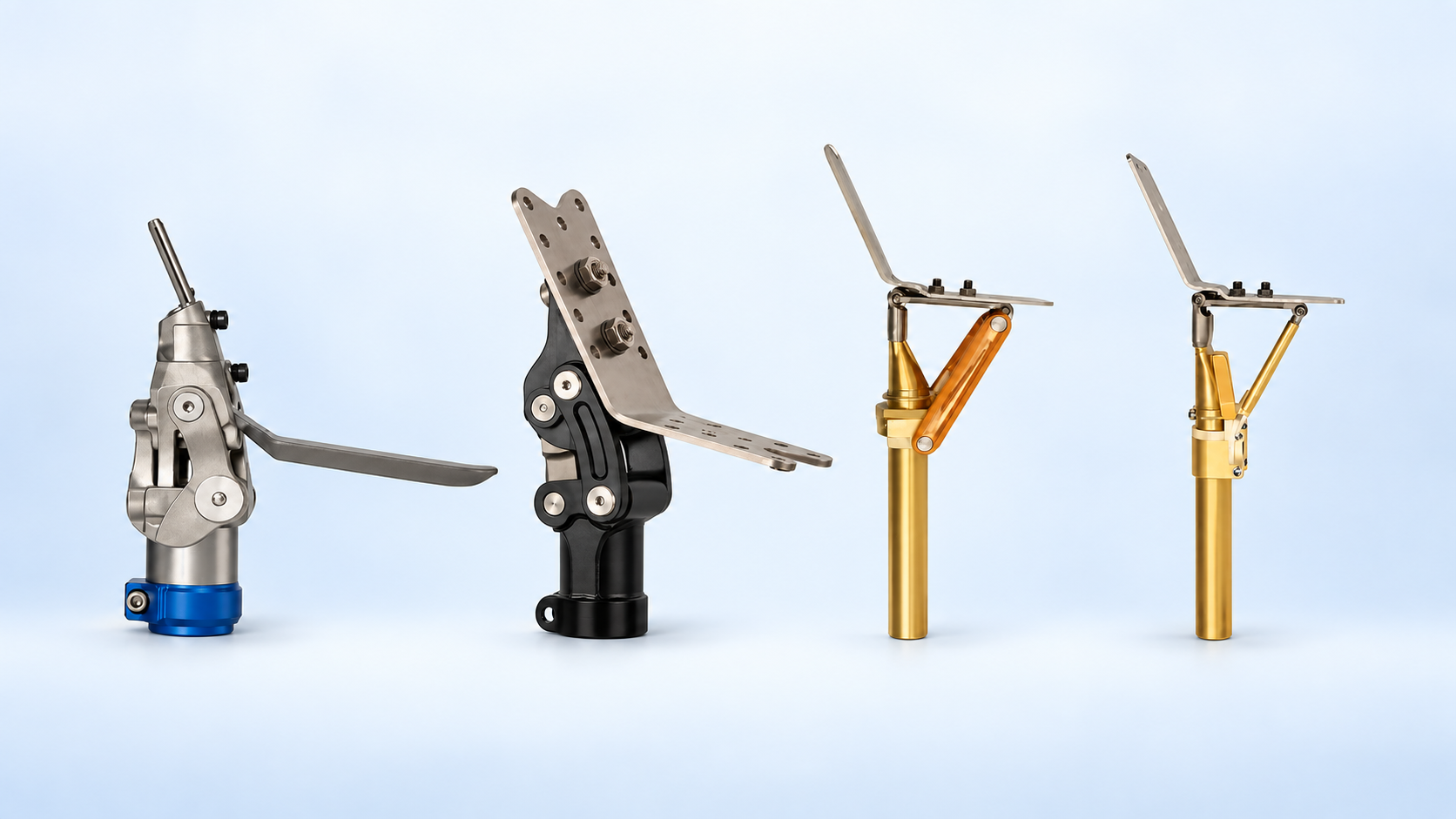

Шарниры в каталоге m-lotos
- 7E4 — одноосный с пружинным разгибателем, алюминий.
- 7E5 — одноосный с разгибателем и замком, алюминий.
- 7A6 — четырёхзвенный, нержавеющая сталь.
- 7A7 — четырёхзвенный, алюминий, облегчённая версия 7A6.
Обратите внимание: эти шарниры выпускает производитель Aosuo. Их артикулы совпадают с артикулами некоторых шарниров Ottobock, но это разные изделия с разными характеристиками. Сверяйте допустимый вес пользователя и способ крепления по карточке конкретного товара. Шарниры поставляются под заказ.
Что учитывают при подборе
- Вес пользователя — у каждого шарнира есть предельная нагрузка.
- Активность — ходит человек только дома или на улице, как долго.
- Сидение — высота шарнира влияет на перекос таза в положении сидя.
- Совместимость с гильзой, коленным модулем и адаптерами.
- Вес протеза. Ходьба на протезе после вычленения требует много сил, поэтому лёгкие материалы и удобная гильза напрямую влияют на то, сколько человек будет им пользоваться.
Частые вопросы
Можно ли поставить шарнир с замком, а потом убрать замок?
Проще сразу выбрать шарнир под текущую активность. Замена шарнира — работа техника-протезиста с перенастройкой протеза.
Подойдёт ли шарнир к моей гильзе?
Шарнир крепится к гильзе через ламинационную пластину. Совместимость уточняйте у протезиста или пришлите нам данные протеза.
7E5 в m-lotos — это Ottobock?
Нет, это шарнир производства Aosuo с таким же обозначением. Характеристики смотрите в карточке товара.
